產(chǎn)品中心
消防用內(nèi)外涂覆鋼管是公司自制優(yōu)質(zhì)直縫高頻焊鋼管、螺旋縫埋弧焊鋼管或無縫鋼管為基體，經(jīng)噴砂除油除銹,噴吸涂工藝制作，在鋼管內(nèi)外壁涂覆環(huán)氧粉末高分子材料制成的產(chǎn)品，產(chǎn)品質(zhì)量符合GB/T5135.20標準，適用于消防給水、泡沫介質(zhì)輸送。
產(chǎn)品性能 優(yōu)異的抗腐蝕性能 優(yōu)良的機械強度 管壁光滑阻力小 耐高溫性好 |

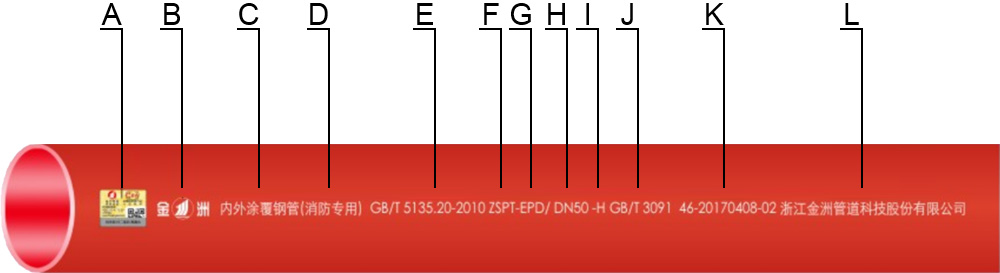

| 消防用內(nèi)外涂覆鋼管標識 |
 |
| A防偽標簽 B品牌商標 C名稱 D適用范圍 E產(chǎn)品標準號 F自動滅火噴水系統(tǒng)用涂覆鋼管 G環(huán)氧粉末 F類別 H公稱通徑 I基管執(zhí)行標準 J批號 K衛(wèi)生許可證 L公司名稱 |
| 消防用內(nèi)外涂覆鋼管理化性能 |
| 序號 | 項目 | 消防用內(nèi)外涂覆鋼管 |
| 1 | 涂層附著力 | 附著力為1-3級 |
| 2 | 針孔試驗 | 涂層厚度不大于0.4mm，試驗電壓為1500V；涂層厚度大于0.4mm，試驗電壓為2000V，無電火花產(chǎn)生。 |
| 3 | 抗彎曲性能(公稱通徑≤50mm) | 以8倍管道外徑為半徑作30°彎曲，涂層無剝落、斷裂。 |
| 4 | 抗壓扁性能(公稱徑>50mm | 壓縮至兩平板間距離為試件外徑的五分之四，涂層無剝落、斷裂。 |
| 5 | 抗沖擊性能 | 按GB/T5135.20中規(guī)定的方法進行沖擊試驗，涂層應(yīng)無剝落、斷裂。 |
| 6 | 抗真空性能 | 逐漸增加負壓至660mm柱，保持1min，試驗后檢查內(nèi)涂層，涂層應(yīng)無脫落。 |
| 7 | 耐高溫性能 | 將試件放置在恒溫箱中，升溫至(300±5)℃，并恒溫1h，然后取出自然冷至恒溫。涂層應(yīng)無脫落、隆起、開裂、剝落、損壞。 |
| 8 | 耐低溫性能 | 將試件放置在低溫箱中，降溫至(-30±2)℃并恒溫1h然后取出放置在溫度為(20±5)℃的環(huán)境下(4-7)h。試驗周期結(jié)束后，取出試件檢查內(nèi)涂層，并按進行附著力試驗，附著力為1-3級。 |
| 9 | 壓力循環(huán)試驗 | 進行3000次從(0.4±0.1)MPa至2.585Mpa的交變水壓試驗，試驗周期結(jié)束后，檢查其內(nèi)涂層，并按規(guī)定進行附著力試驗，附著力為1-3級。 |
| 10 | 溫度循環(huán)試驗 | 在(50±2)℃和(-10±2)℃下各放置24h，交替循環(huán)三次后放置在溫度為(20±5)℃的環(huán)境中24h，檢查內(nèi)涂層情況，并按規(guī)定進行附著力試驗，附著力為13級。 |
| 11 | 溫水老化試驗 | 在(70±2)℃的蒸餾水中浸泡30d，試驗后取出自然冷卻至常溫,檢查內(nèi)涂層情況，并按規(guī)定進行附著力試驗，附著力為1-3級。 |
| 執(zhí)行標準:GB/T5135.20(本公司為該標準參與起草單位之一) |
| 公稱口徑（mm） | 公稱外徑（mm） | 鋼管壁厚（mm） | 環(huán)氧涂層（mm） | 鋼管長度（mm） |
| 25 | 33.7 | 3.2 | >0.3 | 6000 |
| 32 | 42.4 | 3.5 | >0.3 | 6000 |
| 40 | 48.3 | 3.5 | >0.3 | 6000 |
| 50 | 60.3 | 3.8 | >0.3 | 6000 |
| 65 | 76.1 | 4.0 | >0.3 | 6000 |
| 80 | 88.9 | 4.0 | >0.35 | 6000 |
| 100 | 114.3 | 4.0 | >0.35 | 6000 |
| 125 | 139.7 | 4.0 | >0.35 | 6000 |
| 150 | 165.1 | 4.5 | >0.35 | 6000 |
| 200 | 219.1 | 6.0 | >0.35 | 6000 |
| 250 | 273.1 | 7.0 | >0.35 | 6000 |
| 300 | 323.9 | 8.0 | >0.35 | 6000 |
